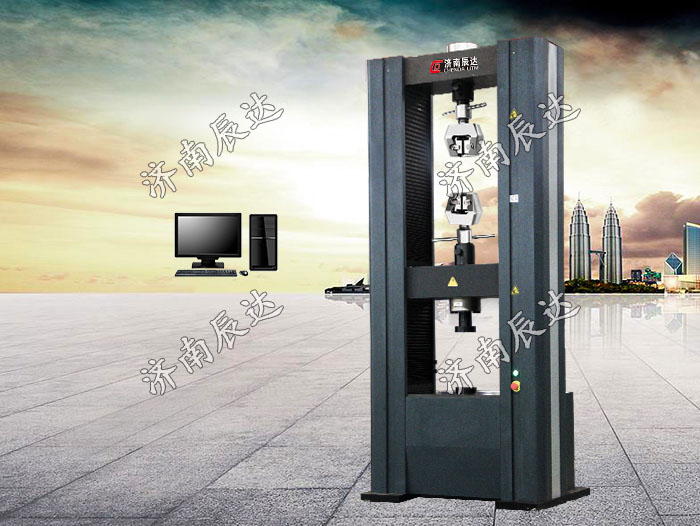

復合材料試驗機

產品概述：

WDW-200M（100M）型復合材料試驗機對各種金屬材料、非金屬材料、復合材料、高分子材料等材料進行力學性能測試的高精度、多用途的材料試驗機。采用伺服電機通過減速系統驅動精密滾珠絲杠旋轉，帶動加載橫梁上下移動，完成對試樣或者是構件的拉伸、壓縮、彎曲、剪切、撕裂、剝離、刺破、頂破等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。

由控制器、伺服電機、負荷傳感器、位移傳感器、引伸計與計算機共同組成的精密閉環控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。

試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。

試驗參數通過計算機采集和軟件處理，能自動控制試驗過程和自動求出試驗結果。由計算機屏幕實時顯示試驗曲線和試驗結果，并可打印試驗報告和試驗曲線。

1.夾具的功能及特點

1.1. 此夾具適用于復合材料的組合壓縮強度測試試驗，滿足ASTM D6641中相關要求。此夾具配合壓縮夾具使用，配合使用的壓盤直徑建議≥150mm。

1.1. 最大試驗力：100kN；

1.1. 試樣寬度：≤20mm；

1.1. 試樣厚度：≤12mm；

1.1. 試樣長度：140～155mm，

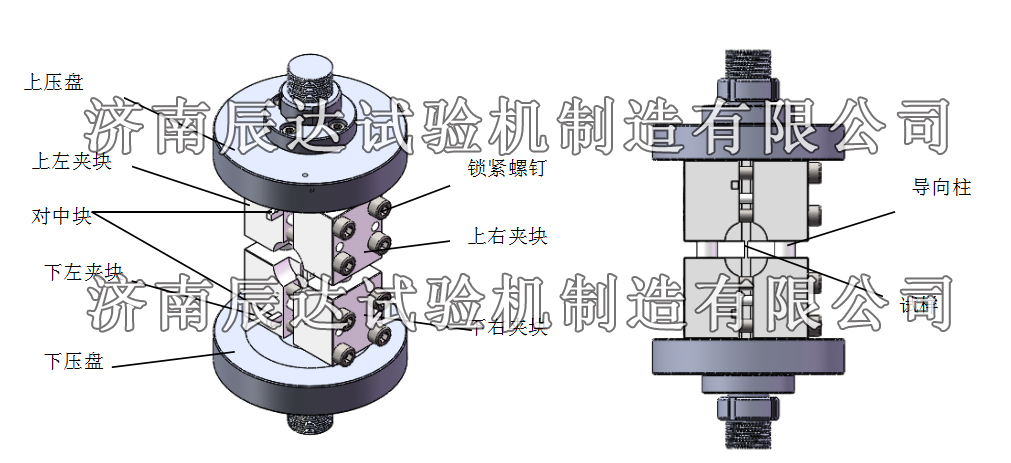

2. 夾具的結構及主要零部件

3. 夾具的維護及保養

如果實驗室或周邊環境有超常量粉塵，腐蝕性煙霧或有害物質等，必須對夾具采取保護措施。

3.1 對夾具中有相對運動處涂抹二硫化鉬潤滑脂。

3.2 如果夾具比較長時間處于未使用狀態時，就應該對夾具進行日常維護：

3.3 將夾具從試驗機上拆下。

3.4 擦拭干凈，涂抹防銹油。

3.5 將夾具體用油紙包好保存。
